Visual Analyser è un programma Windows che consente di simulare un completo set di strumenti di misura, utilizzando un PC provvisto di scheda sonora oppure di hardware specifico (vedi sezione hardware, o articoli citati più avanti in questa pagina). Il programma è completamente gratuito. Gira su Windows 9x/ME/2k/XP/Vista/7/8; la versione attuale (2014)  non è più compatibile con Windows 9X ed aggiunge il supporto per le piattaforme a 64 bit. VA può girare su linux tramite il pacchetto Wine. Il programma è stato adottato come software per strumenti di misura dalla rivista:



e dall'azienda:




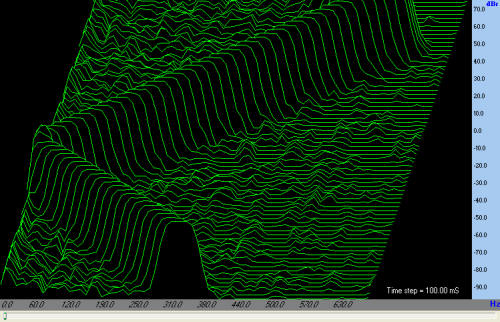

Ultima versione : 2014 (con incertezza,Waterfall, anti-flickering, gestione file wave, filtri FIR custom, lettura e salvataggio in formato testo di campioni)  (novità)

Tesi di dottorato su VA

pagina su HELP democratico

VA su YOUTUBE!!

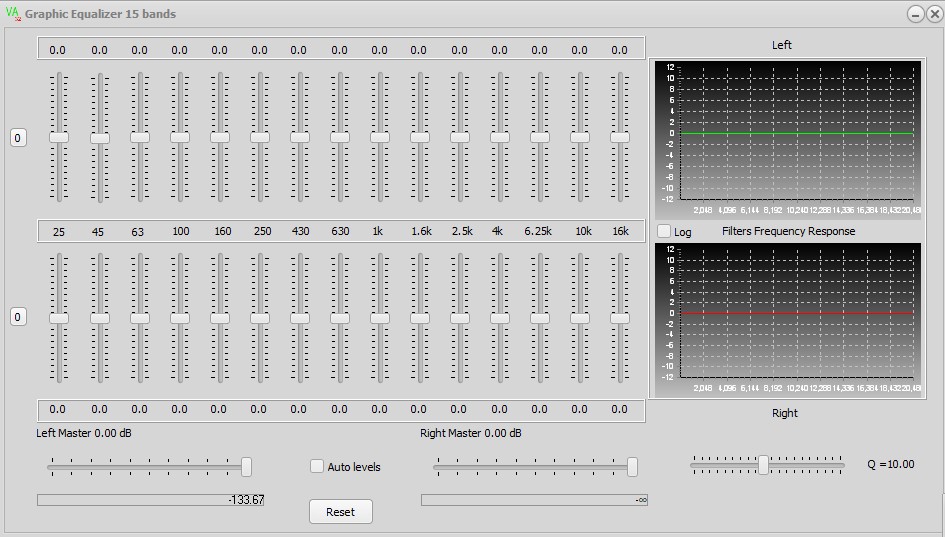

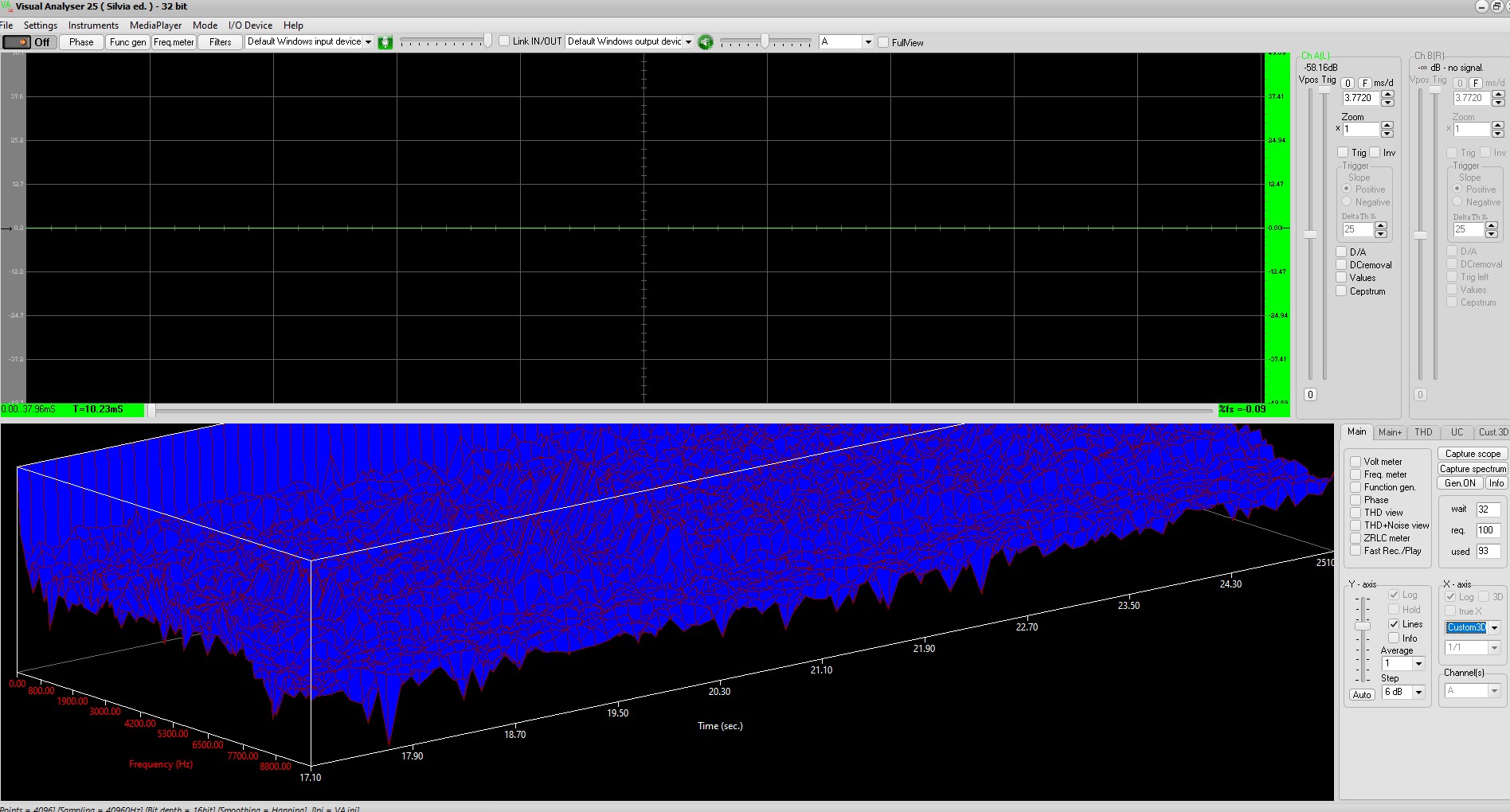

L'ultima versione di VA include (tra le moltissime novità) un potente misuratore di impedenza (denominato ZRLC-meter) capace di misurare l'impedenza di un bipolo qualsiasi (e dunque misure di capacità, induttanza, resistenza, parte reale e immaginaria, fattore di merito, fase) a qualsiasi frequenza compresa nel range della scheda di acquisizione. La scheda di acquisizione può essere la solita scheda sonora, alla quale bisogna aggiungere un semplicissimo circuito aggiuntivo (due amplificatori operazionali a bassissimo costo e due resistenze), oppure un hardware apposito progettato dalla rivista Nuova Elettronica, uscito in edicola da metà dicembre 2009 (numero 242). Con questa nuova funzione di VA potrete misurare anche l'impedenza d'ingresso di amplificatori, trasformatori e altoparlanti. Vedi dettagli su ZRLC. Nel misuratore ZRLC è compreso anche un semplice "vettorscopio" tramite il quale visualizzare l'impedenza in forma vettoriale (ed in tempo reale). Cliccare qui per screenshot.

Con grande orgoglio comunico che, come da tempo è invero indicato sulla versione inglese di questo sito, la tedesca ROGA-instruments ha adottato VA come software di base per le sue ottime schede di misura professionali. A tal proposito, ho notevolmente potenziato la sezione "calibrazione" e aggiunto la gestione della componente continua. Quest'ultima gestita dalle schede di ROGA (esempio ROGADAQ2).

Al link che segue potrete trovare un interessantissimo articolo (ora in versione definitiva) di ben 84 pagine su ZRLC a cura del grande (grandissimo!) Massimo Marucchi, con tanto di realizzazioni hardware di ottima qualità. Ringrazio Massimo perché ha scritto più lui su ZRLC che io al momento, colmando una lacuna gravissima, ossia la mancanza di documentazione. Spero di riuscire a breve a scrivere qualcosa di sensato ed esaustivo.

Articolo di Massimo Marucchi

In ultimo vi segnalo che la rivista Fare Elettronica, sulla quale ho a suo tempo potuto scrivere un paio di articoli su VA (che potete scaricare dalla sezione Articoli su VA), mi ha autorizzato a rendere scaricabile un loro articolo su un interessante circuito da aggiungere alla scheda sonora per utilizzare al meglio VA e programmi similari, apparso sulla rivista numero 279. Cliccare qui per scaricarlo.

Molti infatti mi chiedono se esiste un hardware aggiuntivo per VA; credo che una possibile  risposta siano gli schemi (e kit) di Nuova Elettronica, cui si affiancano quelli di Massimo Marucchi e di Fare Elettronica.

Altra grande novità; ho deciso di rendere pubblica la mia modestissima tesi fatta qualche anno addietro, che parlava quasi esclusivamente di VA, e che quindi è a tutti gli effetti un vero e proprio manuale in Italiano, anche se purtroppo un po' datato. Per scaricarla:

Tesi su VA

Altri veloci link:

Articolo di Nuova Elettronica su THD

Caratteristiche principali di VA:

  • Oscilloscopio doppia traccia, con time division, visualizzazione xy, trigger, determinazione frequenza e ampiezza con mouse; finestra di visualizzazione valori principali in tempo reale;

  • Analizzatore di spettro doppia traccia con fase e ampiezza: (lineare, logaritmico, linee, barre, analisi a terzi di ottava e  1/6, 1/9, 1/12, 1/24);

  • Generatore di funzioni (SENZA aliasing) triangolare, quadre, sinusoidali, impulsi, funzione "custom" a partire dallo sviluppo in serie di Fourier con tool grafico (Visual Tool), rumore bianco (gauss e uniforme) e rosa, generazione componente continua (su schede accoppiate in continua);

  • Frequenzimetro, nel dominio del tempo e della frequenza, contatore;

  • Voltmetro AC (vero valore efficace, picco-picco, medio, [New!]dB, [New!]CC);

  • Filtri digitali (passa basso, passa alto, passa banda, elimina banda, notch, "raddrizzatore", notch inverso, eliminazione componente continua);

  • Distorsiometro THD e THD+noise, con possibilità di sweep automatico in frequenza e produzione grafici memorizzabili in vari formati, poi visualizzabili separatamente; salvataggio screenshot e clipboard;

  • Ingressi X-Y;

  • Conversione D/A completa nell'oscilloscopio;

  • Compensazione di frequenza: possibilità di editare/importare un curva di risposta in frequenza arbitraria da sovrapporre alla misura; aggiunte curve di pesatura standard A,B,C [New!](anche) in parallelo con la compensazione in frequenza ;

  • Possibilità di memorizzazione dei campioni nel dominio del tempo e della frequenza; analisi in frequenza dei campioni memorizzati, stampa e salvataggio in formato .tee, txt, wmf, clipboard;

  • Aggiunto visualizzatore interno per il formato .tee e .txt svincolato dalle finestre di acquisizione;

  • Riconoscimento corretto di tutti i sistemi operativi, compreso VISTA e SEVEN;

  • [New!]Utilizzo di variabili interne in floating point a 80 bit per minimizzare il rounding-error;

  • Cepstrum;

  • Cross Correlazione;

  • Misura THD estesa;

  • Set di valori calcolati in  real time (peak to peak, peak, crest factor, form factor, true rms, mean, calcolo della frequenza con algoritmo di  zero-crossing e relativa incertezza).[New!]

  • Compatibilità 100% VISTA/Seven.
