Visual Analyser Project
(vers. 2014 )
|
|
|
|
*Lanciare VA*
Versione 8.0 Il programma è giunto alla versione 8.0 e questa pagina, come molte altre, non è stata aggiornata. E fa addirittura riferimento ad immagini risalenti alla versione 2.0. Le cose accennate in questa pagina sono ancora attuali.

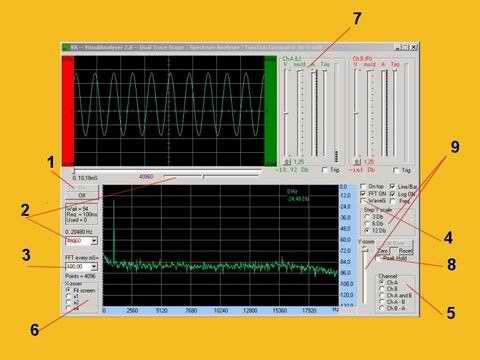

Lanciate il programma; per default esso partirà inattivo. Cliccate con il tasto sinistro del mouse sul bottone ON (vedi n. 1). VA partirà con i parametri di default, ossia canale sinistro (A), analizzatore di spettro abilitato (vedi gruppo 4) e frequenza di campionamento settata a 40960 (punto 2). Quest'ultima scelta verrà discussa più avanti; si tenga comunque presente che utilizzando gli strumenti di cui al punto 2 si può variare a piacere dal minimo al massimo consentito dalla scheda sonora. Con due possibilità: utilizzando la trackbar si varierà "on line", ossia senza dover successivamente cliccare il tasto ON. Viceversa, se si utilizza la listbox con uno dei suoi valori predefiniti o impostandolo a mano, l'oscilloscopio verrà automaticamente spento, e si dovrà riaccenderlo manualmente. Attenzione a settare frequenze di campionamento TROPPO BASSE, perchè esse causeranno una lettura del buffer dei campioni a cadenze troppo frequenti, od a settare buffer TROPPO GRANDI, causando un inaccettabile rallentamento del programma. Per quanto riguarda la scelta della frequenza di campionamento fate dunque attenzione a quando utilizzerete la TrackBar del punto 2 invece della Listbox; infatti, mentre l'uso della list box è protetto da messaggi di warning quando si riavvia l'oscilloscopio, la TrackBar è "libera" per non venir meno alle sue caratteristiche di praticità.
MA QUALI CAMPIONI AUDIO STA RICEVENDO IN INGRESSO IL PROGRAMMA? Tutto dipende esclusivamente dai settaggi del controllo di volume di Windows, quale che sia la versione. In particolare dal controllo di volume relativo alla REGISTRAZIONE. In altre parole, dovrete accedere al controllo di volume "registrazione" e scegliere quale input preferite per la scheda sonora. Potrete, tra le varie cose, selezionare: 1 - Line in (possibilità di connettere una sorgente audio esterna) 2 - Microfono (possibilità di connettere il microfono) 3 - Uscita mista o loop- back o Wave Out Mix (collegamento "interno" tra l'uscita casse e line-in; utile se vogliamo visualizzare quanto generato con il generatore di funzioni embedded con VA, v. apposita sezione) Provate a collegare un microfono e selezionate "microfono" come ingresso. Parlate e vedrete la vostra voce analizzata nel dominio del tempo e della frequenza. Se selezionerete Line-in avrete la possibilità di mandare in ingresso al vostro VA una sorgente esterna, quale ad esempio l'uscita dell'amplificatore del quale state calcolando la risposta in frequenza, od il vostro generatore di funzioni esterno. PER I MENO ESPERTI cliccate qui per avere maggiori dettagli su come settare il controllo di volume. VOLUME NOTA IMPORTANTE: state osservando il vostro segnale audio, sia nel dominio del tempo (oscilloscopio) che nel dominio della frequenza (analizzatore di spettro). Potrete ora: 1 - visualizzare, tramite il punto 5 il canale sinistro, il destro, destro e sinistro, sinistro meno destro, destro meno sinistro 2 - cliccate con il tasto sinistro sullo spettro (e muovete il mouse) per vedere comparire due utilissime barre che indicano ampiezza e frequenza. Inoltre, una volta lasciato il mouse, la barra RIMANE sullo schermo ad indicare che i valori di ampiezza e frequenza dell'armonica (o range di armoniche) sono COSTANTEMENTE MONITORATI. 3- provate a cliccare con il tasto sinistro sulla scala delle Y in DB, se ovviamente siete in rappresentazione logaritmica. E contemporaneamente muovete il mouse verso l'alto o verso il basso. La scala si sposterà in tempo reale.
|
