Il progetto di Nuova Elettronica

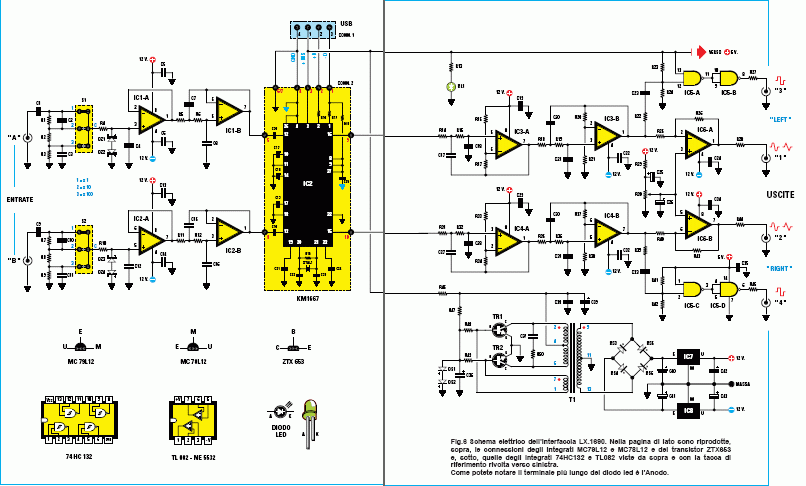

Una completa interfaccia espressamente progettata per VA fu pubblicata sui numeri 232 e 233 di Nuova Elettronica. Il progetto comprende condizionamento degli ingressi, protezioni e i circuiti necessari alle misure pratiche.
Un progetto documentato in modo completo
L’hardware non fu un semplice accessorio: nel manuale di Visual Analyser e nella tesi di dottorato Strumentazione virtuale per la misura di grandezze elettriche e calcolo dell’incertezza è descritto come parte integrante del sistema di misura. Oltre all’interfaccia analogica pubblicata sui numeri 232 e 233, un intero capitolo è dedicato all’hardware USB ZRLC sviluppato in collaborazione con Nuova Elettronica e pubblicato sul numero 242.
Il progetto comprende conversione A/D e D/A, filtraggio anti-aliasing, condizionamento, protezioni, collegamento USB e rete di riferimento per la misura vettoriale dell’impedenza. In questo modo VA forma un sistema hardware/software completo, non soltanto una simulazione grafica di strumenti tradizionali.
ZRLC
L’interfaccia ZRLC trasforma i due canali audio in un sistema dedicato alla misura d’impedenza. Una resistenza di riferimento nota e il componente in prova formano la rete di misura; VA acquisisce ampiezza e fase sui due canali, esegue la calibrazione e ricava resistenza, reattanza, capacità, induttanza, impedenza complessa, angolo di fase e fattori Q/D.

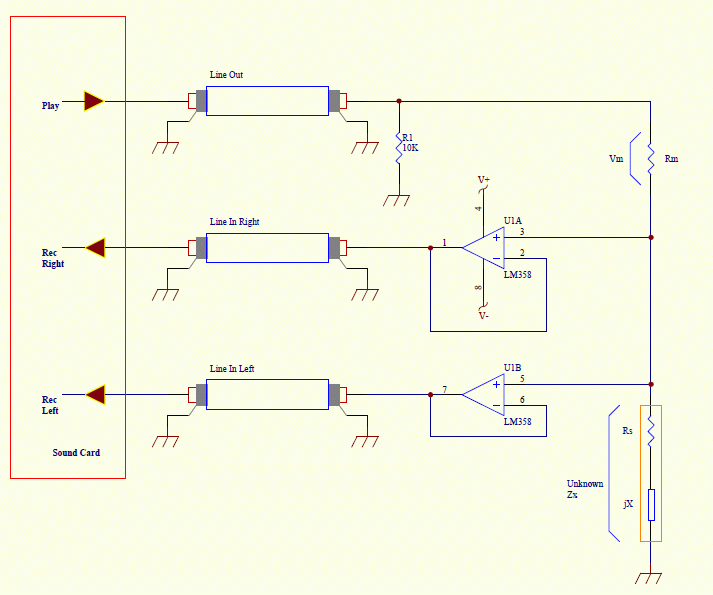

Hardware dedicato ZRLC
Collegamenti protetti e rete di riferimento.

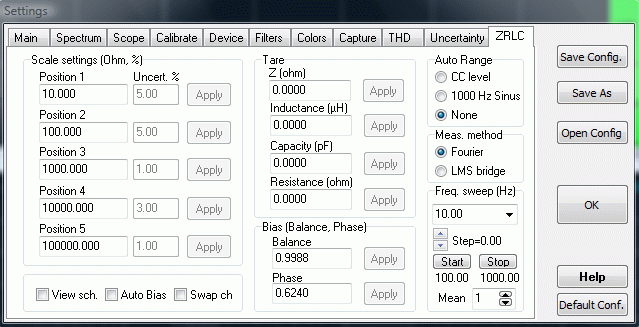

Calibrazione e impostazioni
Resistenza campione, modelli, tolleranze e calibrazione automatica.

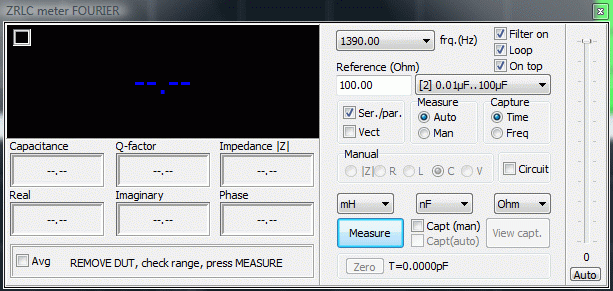

Finestra di misura
Misure numeriche e in sweep di componenti passivi e altoparlanti.

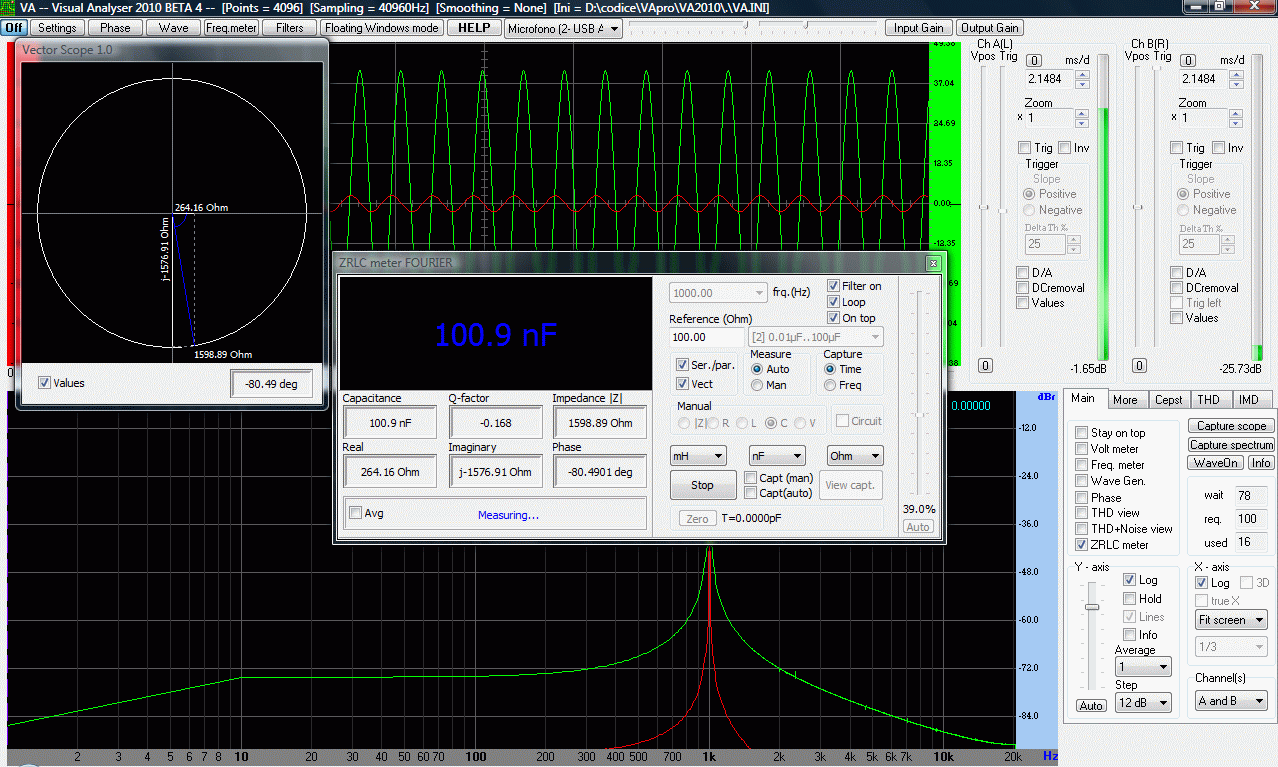

Rappresentazione vettoriale
Parte reale, immaginaria e fase possono essere osservate graficamente.
