L’oscilloscopio è uno dei due strumenti fondamentali di Visual Analyser. Usa i campioni acquisiti dalla scheda audio per rappresentare l’andamento del segnale nel tempo, ma non si limita a disegnare una traccia: misura automaticamente i parametri principali, permette di controllare trigger e scala temporale, conserva i campioni per analisi successive e lavora in sinergia con analizzatore di spettro, frequenzimetro, filtri e registratore.

Visual Analyser oscilloscope
Vista aggiornata dell’oscilloscopio.

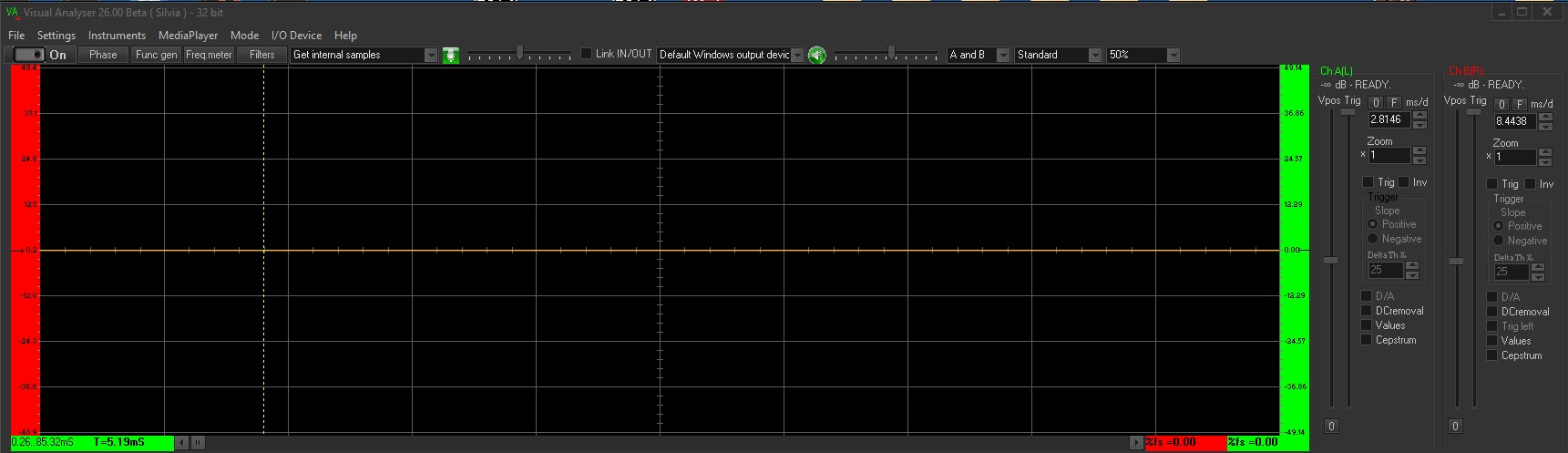

Visual Analyser oscilloscope controls
Controlli aggiuntivi dell’oscilloscopio.

Che cosa misura

Per ogni canale VA può determinare frequenza, valore medio, vero valore efficace, picco, picco-picco, fattore di cresta e fattore di forma. Queste misure sono calcolate sugli stessi campioni visualizzati, così forma d’onda e valori numerici restano riferiti alla medesima acquisizione.

  • Due canali acquisiti contemporaneamente
  • Trigger regolabile e selezione della pendenza
  • Scala temporale e navigazione nel buffer
  • Misure automatiche in tempo reale
  • Modalità XY e confronto fra canali
  • Esportazione grafica e numerica

Scala temporale, zoom e buffer

Il controllo della divisione temporale stabilisce la porzione di segnale visibile. A differenza di un oscilloscopio analogico, i dati sono già presenti in memoria: è quindi possibile ingrandire, scorrere la finestra di osservazione e riesaminare un evento senza perderlo immediatamente. La barra orizzontale consente di spostarsi nel buffer, mentre lo zoom verticale modifica la risoluzione grafica senza alterare i campioni originali.

La visualizzazione non coincide con l’acquisizione. Cambiare zoom o posizione verticale modifica il modo in cui i campioni sono rappresentati, non il segnale memorizzato. Questa distinzione è importante quando si confrontano misure numeriche e grafico.

Trigger e stabilità della traccia

Il trigger sincronizza l’inizio della visualizzazione con un evento del segnale. VA permette di scegliere livello, canale e pendenza, rendendo stabile sullo schermo una forma d’onda periodica. Per segnali deboli, rumorosi o fortemente distorti può essere utile regolare il livello lontano dalle zone più instabili oppure usare una rappresentazione acquisita e analizzarla a posteriori.

Ricostruzione della forma d’onda

Una sequenza di campioni non è ancora una linea continua. VA può mostrare i punti acquisiti oppure ricostruire graficamente il segnale fra un campione e l’altro. La ricostruzione è particolarmente utile quando la frequenza del segnale si avvicina alla parte alta della banda disponibile: in quel caso pochi campioni descrivono ogni periodo e la semplice unione lineare può dare un’impressione fuorviante.

Suggerimento pratico Prima di attribuire a un circuito una deformazione osservata sullo schermo, verifica frequenza di campionamento, banda della scheda, livello d’ingresso e presenza di clipping. L’oscilloscopio virtuale eredita i limiti dell’hardware di acquisizione.

Applicazioni tipiche

Verifica di generatori e circuiti

Controllo di ampiezza, frequenza, offset, simmetria e transitori di segnali periodici o impulsivi.

Confronto ingresso/uscita

Osservazione simultanea di due punti di un circuito per valutare guadagno, ritardo e deformazione.

Audio e acustica

Analisi temporale di segnali musicali, impulsi, rumore e risposta di catene audio.

Didattica

Visualizzazione immediata di campionamento, clipping, fase, valore efficace e fattore di cresta.

Strumenti correlati

L’analizzatore di spettro descrive le stesse acquisizioni nel dominio della frequenza; il frequenzimetro migliora la lettura della componente fondamentale; il registratore conserva sessioni più lunghe; i filtri consentono di osservare in tempo reale il segnale elaborato.

📘

Approfondimento nel Visual Analyser Handbook

Questa pagina è un’introduzione operativa. Il capitolo 5 — Oscilloscopio del volume in preparazione affronta teoria, controlli, algoritmi, esempi e note di misura con un livello di dettaglio molto maggiore.
